TTL-Version (RX/TX)

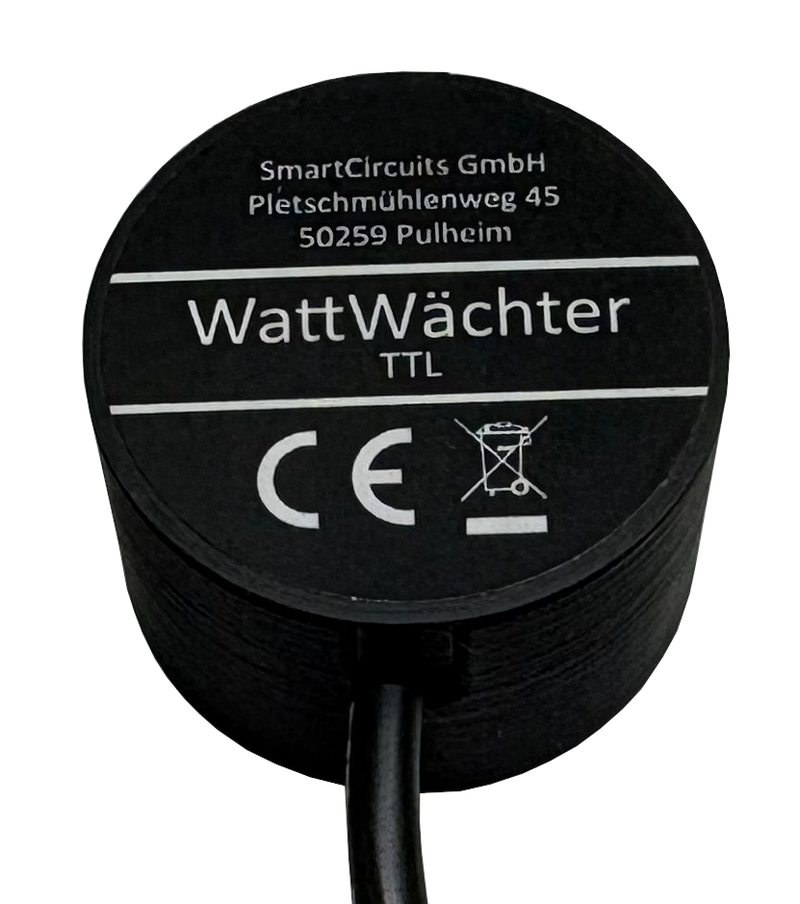

WattWächter TTL

Der reine IR-Lesekopf für eigene Projekte und maximale Flexibilität

Nur IR-Lesekopf – kein eigenständiges Gerät!

Der WattWächter TTL enthält nur die Sende- und Empfangselektronik. Du benötigst zusätzlich ein eigenes Board (z.B. D1 Mini, ESP32, Raspberry Pi) und eigene Software zur Auswertung der Daten.

TTL-Ausgang
RX & TX
3-5V
Betriebsspannung
Verpolungsschutz
auf der Platine
Steckbares Kabel
USB-C auf Dupont
Neodym-Magnet
starker Halt
Eigenes Board
erforderlich
€ 23 ,99
inkl. MwSt. + kostenloser Versand
Auf Lager – Versand in 1-2 Werktagen
Gratis Versand
30 Tage Rückgabe
Gesetzliche Gewährleistung

Pinbelegung & Verkabelung

So verbindest du den TTL-Lesekopf mit deinem Board.

Pinbelegung

Kabel Funktion Board-Pin
Rot VCC (3-5V) 3.3V oder 5V
Grün RX (Daten empfangen) RX des Boards
Weiß TX (Daten senden, optional) TX des Boards
Schwarz GND GND

Wichtige Hinweise

  • Betriebsspannung 3-5V: Der Signalpegel folgt der Versorgung. An ESP32, ESP8266 und Raspberry Pi versorgst du den Kopf mit 3.3V, dann brauchst du keinen Level-Shifter. Ein Verpolungsschutz ist eingebaut.
  • Keine Kreuzung nötig: RX und TX direkt verbinden – RX des Sensors an RX des Boards, TX an TX.
  • Steckbares Kabel: USB-C-Stecker in den Lesekopf, die vier Dupont-Stecker direkt auf die Stiftleiste deines Boards – kein Löten notwendig.
  • Die weiße TX-Leitung wird bei den meisten Zählern nicht benötigt.
  • Kein USB: Über die USB-C-Buchse laufen nur Versorgung und TTL-Signale. Am PC funktioniert der Kopf nicht – dafür gibt es den WattWächter USB.
  • Baudrate: 9600 baud (Standard für SML-Zähler).

Maximale Flexibilität

Der WattWächter TTL ist der reine IR-Lesekopf – perfekt für alle, die ihre eigene Hardware und Software einsetzen möchten.

Für Maker & Tüftler Eigenes Board, eigene Firmware, volle Kontrolle

TTL-Ausgang (RX/TX)

Sende- und Empfangssignal über TTL-Pegel. Kompatibel mit ESP8266, ESP32, Arduino, Raspberry Pi und mehr.

3-5V Betriebsspannung

Flexibler Spannungsbereich von 3 bis 5 Volt. Der Signalpegel folgt der Versorgung – an 3.3V-Boards ohne Level-Shifter.

Verpolungsschutz

Integrierter Verpolungsschutz auf der Platine schützt die Elektronik bei falschem Anschluss.

Status-LEDs im Leuchtring

Grün zeigt den Empfang vom Zähler, Gelb das Senden. So siehst du sofort, ob der Kopf richtig sitzt.

Neodym-Ringmagnet

Starker Neodym-Ringmagnet für sicheren Halt an der Metallfläche um die D0-Schnittstelle des Zählers.

Steckbares Kabel

1m Kabel von USB-C auf 4 × Dupont liegt bei. Einfach in den Lesekopf und auf die Stiftleiste deines Boards stecken – kein Löten nötig.

Was du bekommst – und was du brauchst

Im Paket enthalten

  • WattWächter TTL – kompletter IR-Schreib-/Lesekopf
  • Anschlusskabel USB-C auf 4 × Dupont – 1m, steckbar, kein Löten nötig
  • Kurzanleitung in Papierform, inkl. Links / QR-Codes zur detaillierten Online-Anleitung
  • Starker Neodym-Magnet eingebaut – haftet direkt am Zähler

Zusätzlich benötigt

  • Auswerteelektronik – z.B. D1 Mini, ESP32, Raspberry Pi o.ä.
  • Eigene Software – z.B. Arduino-Code, Python-Script oder andere Software auf deinem Board
  • Programmierkenntnisse – Grundkenntnisse für die Einrichtung deiner Firmware

Alle Details auf einen Blick

Hardware

Typ IR-Lesekopf (nur Sensor)
Ausgang TTL (RX/TX)
Anschluss USB-C-Buchse (TTL-Signale, kein USB)
Spannung DC 3-5V, Signalpegel = Versorgung
Verpolungsschutz Ja
Befestigung Neodym-Ringmagnet
Kabel USB-C auf 4 × Dupont, 1m (beiliegend)
Gehäuse Spritzguss, 2 Status-LEDs im Leuchtring
Abmessungen Ø 32,5 × 18,5 mm
Gewicht 22 g (ohne Kabel)
Betriebstemperatur 0–40 °C, IP20 (nur Innenräume)

Kompatibilität

ESP8266 Kompatibel
ESP32 Kompatibel
Arduino (3.3V & 5V) Kompatibel
Raspberry Pi Kompatibel
Zähler-Protokoll SML, D0 – transparent durchgereicht
Schnittstelle Optisch nach DIN EN 62056-21

Welcher WattWächter passt zu dir?

Nicht sicher welche Variante? Hier der direkte Vergleich.

WattWächter TTL

Für Maker mit eigenem Board

  • Kein Controller enthalten
  • Kein Wi-Fi / USB
  • Eigenes Board nötig
  • Eigene Firmware nötig
  • Maximale Flexibilität
  • 3-5V Betriebsspannung
  • Verpolungsschutz
  • Neodym-Magnet
  • Steckbares Kabel, Status-LEDs
VS

Lieber ein fertiges Gerät?

Der WattWächter Tasmota kommt mit integriertem ESP8266, TASMOTA-Firmware und Wi-Fi – du brauchst kein eigenes Board. Oder greif zum WattWächter Plus für die komfortabelste Lösung mit eigener App und Plug & Play.

Controller integriert Wi-Fi & USB TASMOTA vorinstalliert OTA-Updates
Zum WattWächter Tasmota

Bereit für dein DIY-Projekt?

Hol dir den WattWächter TTL
und starte dein eigenes Energie-Monitoring.
